采用深度學習的平臺及算法，能有效過濾自行車、嬰兒車等干擾，將它安裝在電梯轎廂中，能準確檢測到電瓶車進電梯，并發出聲光報警并聯動內置語音提醒：“電瓶車禁止入內”。那么買到我們的電瓶車檢測智能攝像機后，該如何進行安裝和配置呢？

注意，劃重點！

根據《電梯施工分類劃分表》(國市監特設函[201964號)的規定，如涉及改變電梯原控制線路的，屬于重大修理?！吨腥A人民共和國特種設備安全法》規定，電梯的修理必須由電梯制造單位或者其委托的取得相應許可的單位進行，并需按要求辦理告知；對重大修理，還應實施監督檢驗。

電動車智能管理方案必須通過?？低暱蛻舳塑浖ㄈ鏸VMS-4200等）進行遠程管理，并需要對管理中心值班人員進行培訓，對系統運行進行日常管理（如遠程配置、報警處理、問題處理等）。

在未得到電梯廠家或相關部門評估允許情況下，禁止私自將攝像機接入電梯進行測試和使用。

攝像機安裝

攝像機安裝要點：

① 攝像機一般架設在電梯頂部，采用吸頂安裝方式;

② 攝像機安裝俯角建議在30-50°之間；

③ 建議攝像機安裝在電梯轎廂的右上角(人進入電梯)。

電瓶車檢測相機安裝示例

攝像機角度調整要點：

① 相機安裝應保證畫面中人或物體為垂直，即畫面中的人或電瓶車應該垂直于預覽顯示屏的底邊，不應存在任何角度旋轉；

② 相機的角度不易太高，相機預覽畫面應照射轎廂底部80%的面積。

同時，為保證算法檢測準確性，如下情況也需注意：

（1）保證電梯間光照充分，環境較暗可能存在誤報；若光照不足，建議加大電梯照度；

（2）保證電瓶車檢測時視頻監控畫面為全彩畫面，建議電梯內使用時，將日夜切換強制為白天；

（3）若對閃光燈警戒無要求，可將閃光燈關掉，閃光燈閃爍可能會影響到目標的持續檢測。

正確安裝后，從攝像機視頻畫面看，產生電瓶車報警效果如下圖所示：

正確安裝攝像機后，檢測到電瓶車出現效果示例

若電瓶車檢測到并首次報警，規則框會變紅，持續約3-4S；之后持續檢測到電瓶車，則以綠色目標框疊加顯示。

注意：

IE瀏覽器-管理員模式開啟-本地-規則信息及POS信息開啟，才會有目標及規則框顯示。

前期的安裝非常重要，后期的配置也同樣重要，我們需要根據現場環境來配置。

跟著康康一起來看看網頁訪問攝像機，對智能警戒攝像機進行電瓶車檢測的相關配置吧~

攝像機配置方法

1）網頁訪問

在瀏覽器地址欄中輸入網絡攝像機修改后的IP地址進行登錄，輸入管理員賬號admin及激活時設置的密碼，即可登錄系統

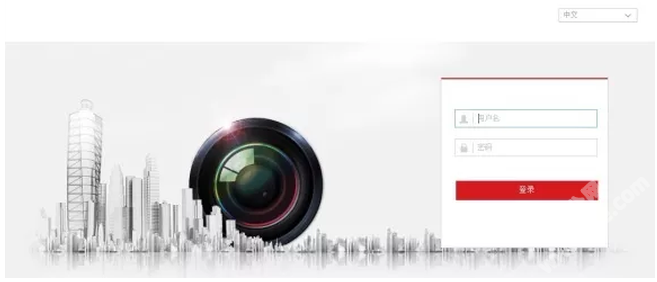

網頁登錄界面

2）安裝插件

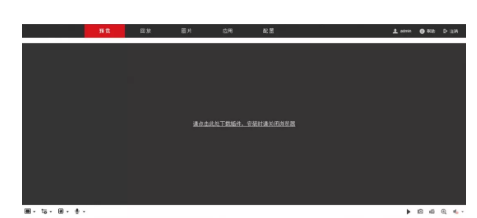

首次登錄系統，預覽界面中會提示安裝瀏覽器控件，請點擊安裝。

插件安裝

3）開啟設備的規則信息和pos信息疊加

進入配置-本地，將規則信息及POS信息疊加開啟。

開啟后才會有目標及規則框顯示

4）啟用“電瓶車遺留偵測”功能，繪制觸發規則區域。

通過【事件】-【Smart事件】-【電瓶車遺留偵測】，勾選【啟用】和【開啟持續報警輸出】，繪制檢測區域。

點擊【檢測區域】，繪制黃色的檢測框覆蓋電梯內電瓶車檢測的區間范圍。為了不檢測到電梯墻壁上的物品影子、廣告牌、顯示屏滾動播放的內容，可繪制多邊形規則區域，避開電梯內的廣告牌和側面壁的投影。

電瓶車偵測配置界面，時間閾值請設置2S

參數解釋：

是否開啟持續報警輸出，建議勾選開啟。區別如下：

（1）開啟持續報警輸出：只影響相機ALARM端子的報警輸出，即：若算法持續檢測到電瓶車目標在相應區域，則報警持續的輸出；此時，報警輸出的延時時間建議配置為5S。

（2）不開啟持續報警輸出：只會影響相機ALARM端子的報警輸出，即目標進入后，觸發相機報警輸出，報警輸出的持續時間和設置的延時時間強相關。例如，報警的延時時間配置為30S, 則當檢測到電瓶車，并聲音警戒后，ALARM輸出的報警輸出時間為30S，即使電瓶車立刻離開，也會等到30S結束。

【時間閾值】默認設置為2S；該值無需更改，請保持不動。

靈敏度：建議默認設置為40。靈敏度越高，檢出效果越好，但對誤報檢出的概率也會越高。靈敏度越低，對誤報檢出概率會下降，但同時對電瓶車檢出也會更苛刻。

【二級過濾置信度】建議默認值設置30-50，默認30。置信度越高，誤報越少，但同時，遮擋較多的電瓶車也會越難報警出來。若遇到誤報，可適度提高；若遇到不檢出，可適度降低。

【二級過濾強度】建議默認值設置50。與二級過濾置信度配合使用，若過濾強度值越高，誤報會越少，但同時，遮擋較多的正報也會越難報警出來；若遇到相機特定場景有大量的誤報，可適度提高。若遇到不檢出，可適度降低。

建議兩組參數：

1. 2 40 30 50

2. 2 40 50 80

特別注意：若將二級過濾強度設置為0，此時，電瓶車的檢出效果最佳，但誤報也最高。在遇到電瓶車不報警的情況下，可以將此值設置為0觀察是否能檢出，若不能檢出，則建議偏轉相機角度測試或升級到相機到最新版本。

5）設置最大/最小過濾框

設置最大/最小過濾框，能有效減少小目標的誤報。

檢測區域繪制繪制完畢后，設置最大最小規則過濾框，只有目標物體在兩個框尺寸之間的像素才會去檢測并報警。

最小過濾框設置為畫面大小的5-15%左右，具體可以參考正常電瓶車檢出時，綠色框大小靈活設置過濾。

最大最小過濾框配置

特別注意：

（1）若最小框設置太大，存在不報警可能性；

（2）若最小框比過濾框大，保存會報錯。

6）設置報警聯動方式

可根據現場需要，勾選聯動功能：聲音聯動或閃光報警。

（1）若需后端平臺，中心等需要接收報警的，需要勾選“上傳中心”；

（2）若相機插了SD卡錄像或存圖片，需要電瓶車事件錄像或抓圖的，需要勾選上傳FTP/SD卡等。

電瓶車偵測配置界面

7）閃光燈配置

根據現場實際需要對閃光燈報警燈輸出進行配置：

進入事件-普通事件-閃光報警燈輸出頁面，設置閃光燈閃爍時間和閃爍頻率（閃爍頻率太快時，即為常亮）。

設置好布防時間（默認7 x 24h）。

報警燈輸出配置界面

8）聲音報警配置

根據現場實際需要對聲音報警輸出進行配置：進入事件-普通事件-聲音報警輸出頁面，選擇合適的警戒音，如電瓶車禁止入內等。配置好報警次數和需要的外放音量。最后設置好布防時間（默認7 x 24h）。

聲音報警配置界面

注意：

（1）支持3段報警警戒音，2段女聲，1段男聲；可根據需求進行選擇切換；

（2）同一次電瓶車檢測事件，語音在設置次數播放完畢后，就會停止播放。

9）Alarm報警輸出配置

此功能選用。

若現場需將IPC檢測到電瓶車的開關量信號聯動輸出到其他裝置，推薦開啟持續報警輸出，延時時間配置為5S。

區別如下：

（1）在啟用持續報警的前提下，則智能檢測目標進行報警輸出。建議默認報警延時時間為默認的5S，最后設置好布防時間（默認7 x 24h）。

圖10 報警輸出配置界面

（2）在不啟用持續報警的前提下，則檢測到目標后，按照延時時間配置進行報警輸出。如配置30S,則觸發一次語音報警輸出，報警輸出30S后消失。

報警輸出配置界面
